Deskrizzjoni
Pjanċa vojta hija ffurmata f'setup ta 'formazzjoni mqabbla, li tipproduċi l-kuruna u l-ħanek f'ċiklu ta' ippressar ikkontrollat. Irjus tat-tankijiet ippressati jistgħu jsiru minn azzar tal-karbonju, azzar li ma jissaddadx, SA516 Gr70, jew SA516 Gr60. Il-fabbrika tuża preses idrawliċi 315T, 500T, 1000T, u 1200T għal firxiet ta 'daqs u ħxuna differenti. L-ippressar kiesaħ jew sħun jintgħażel madwar il-kundizzjoni tal-materjal u l-proċedura approvata. Wara l-iffurmar, ir-rimm jiġi mirqum, il-ħanek jiġi kkoreġut, u t-tarf jista 'jkun imċanfrin jew xellug kwadru. Fetħiet, marki, tħin, u preparazzjoni tal-wiċċ isegwu l-profil lest. Għal lottijiet ripetuti, die konsistenti, referenza tat-tirqim, u pjan ta 'spezzjoni jagħti lill-ħanut tal-bastiment kundizzjoni ta' assemblaġġ familjari.
Applikazzjonijiet Ewlenin
Reċipjenti żgħar u medji taħt pressjoni, riċevituri, filtri, u tankijiet kompatti.
Irrepeti l-ordnijiet fejn diversi irjus jaqsmu dijametru wieħed u arranġament tat-tarf.
Pakketti tal-fabbrikazzjoni li jeħtieġu ħxuna, żona, kapaċità, u massa mqiegħda fuq il-mejda.
Linji ta 'tagħmir standard li jużaw Pressed Tank Heads b'dimensjonijiet ikkontrollati fuq lott ta' produzzjoni.
Parametri tal-Prodott
|
Nru. |
Dijametru Nominali DN/mm |
Għoli totali H/mm |
Ħxuna nominali δn/mm |
Erja tal-wiċċ Intern A/m² |
Kapaċità V/m³ |
Massa W/kg |
|
1 |
159 |
65 |
4 |
0.0361 |
0.0009 |
1.1623 |
|
2 |
159 |
65 |
5 |
0.0351 |
0.0008 |
1.4342 |
|
3 |
159 |
65 |
6 |
0.0342 |
0.0008 |
1.6988 |
|
4 |
159 |
65 |
8 |
0.0324 |
0.0007 |
2.2066 |
|
5 |
219 |
80 |
5 |
0.0629 |
0.0020 |
2.5205 |
|
6 |
219 |
80 |
6 |
0.0616 |
0.0019 |
2.9950 |
|
7 |
219 |
80 |
8 |
0.0592 |
0.0018 |
3.9152 |
|
8 |
273 |
93 |
6 |
0.0930 |
0.0036 |
4.4653 |
|
9 |
273 |
93 |
8 |
0.0900 |
0.0034 |
5.8577 |
|
10 |
273 |
93 |
10 |
0.0871 |
0.0032 |
7.2035 |
|
11 |
273 |
93 |
12 |
0.0842 |
0.0030 |
8.5035 |
|
12 |
325 |
106 |
6 |
0.1292 |
0.0058 |
6.1529 |
|
13 |
325 |
106 |
8 |
0.1256 |
0.0055 |
8.0908 |
|
14 |
325 |
106 |
10 |
0.1222 |
0.0053 |
9.9735 |
|
15 |
325 |
106 |
12 |
0.1188 |
0.0051 |
11.8018 |
|
16 |
377 |
119 |
8 |
0.1671 |
0.0084 |
10.6795 |
|
17 |
377 |
119 |
10 |
0.1631 |
0.0081 |
13.1881 |
|
18 |
377 |
119 |
12 |
0.1592 |
0.0078 |
15.6336 |
|
19 |
377 |
119 |
14 |
0.1553 |
0.0075 |
18.0170 |
|
20 |
426 |
132 |
8 |
0.2116 |
0.0120 |
13.4444 |
|
21 |
426 |
132 |
10 |
0.2071 |
0.0116 |
16.6240 |
|
22 |
426 |
132 |
12 |
0.2026 |
0.0112 |
19.7326 |
|
23 |
426 |
132 |
14 |
0.1982 |
0.0108 |
22.7709 |

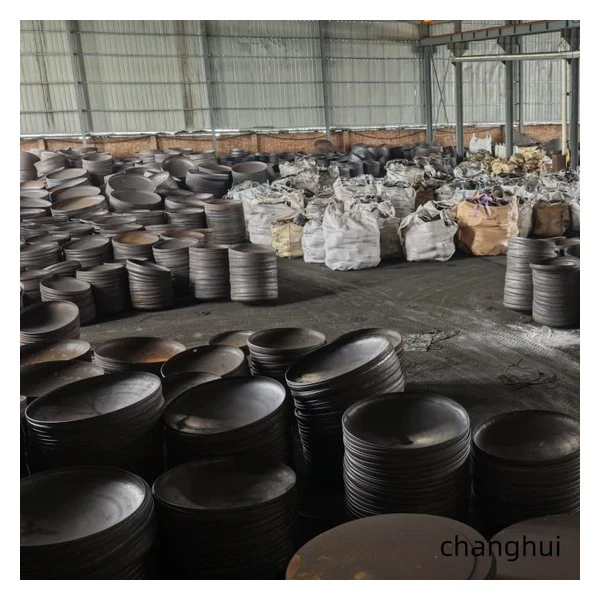

Fabbrika tagħna
L-iffurmar tal-istampa jitwettaq fuq erba 'magni idrawliċi b'kapaċitajiet ta' 315T, 500T, 1000T, u 1200T. Din il-firxa tħalli lill-workshop ipoġġi Kapijiet tat-Tankijiet Pressati żgħar, medji u akbar fuq tagħmir adattat għad-dijametru u l-ħxuna tal-pjanċa tagħhom. Magni tal-qtugħ awtomatiċi, grinders CNC, magni taċ-ċanfrin, tagħmir tal-iffurmar, u stazzjonijiet tal-iwweldjar jappoġġjaw iż-żona tal-ippressar. Wara t-tirqim u l-korrezzjoni tal-flanġ, il-partijiet jistgħu jiġu ċċekkjati bi strumenti dimensjonali, analizzaturi tal-materjal, tagħmir tal-ittestjar tal-pressjoni-, u għodod tal-ittestjar mhux-distruttivi qabel l-identifikazzjoni, l-ippakkjar u l-ġarr.
Mistoqsijiet Frekwenti (FAQ)
Q: L-ippressar huwa limitat għad-dijametri f'din it-tabella?
A: Le. It-tabella hija l-firxa EHB speċifikata; daqsijiet oħra jistgħu jsegwu tabella standard oħra jew tpinġija tad-dwana approvata.
Q: Jista 'jintuża l-ippressar bis-sħana?
A: Iva. Il-grad tal-materjal, il-ħxuna, id-dijametru, il-ġeometrija, u r-rekwiżiti ta' trattament-sħana jiddeterminaw ir-rotta.
Q: X'inhu meħtieġ biex tikkwota l-Irjus tat-Tank Pressed?
A: Ibgħat it-tpinġija, il-materjal, il-bażi tad-dijametru, il-ħxuna nominali u minima, il-kwantità, il-kondizzjoni tal-iffurmar, iċ-ċanfrin, il-fetħiet u d-dokumenti ta 'spezzjoni.
